伺服電機編碼器安裝使用注意事項

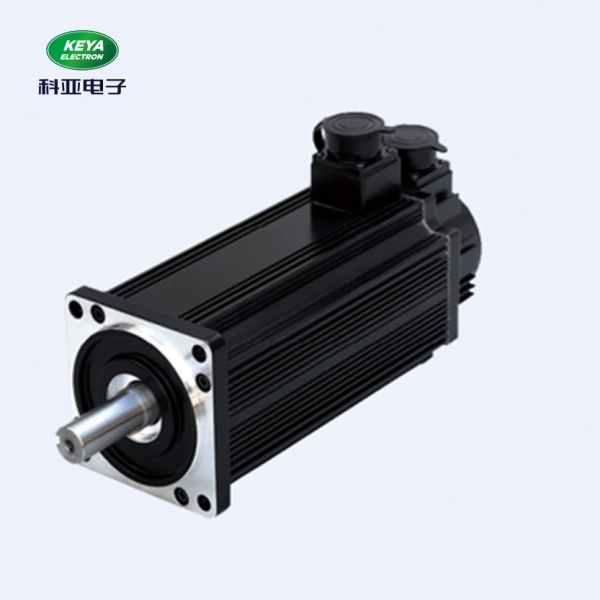

伺服電機上用來測量磁極位置和伺服電機轉角及轉速的一種傳感器叫伺服電機編碼器,它在安裝時不要給軸施加直接的沖擊。伺服電機廠家編碼器軸與機器的連接，應使用柔性連接器。在軸上裝連接器時，不要硬壓入。即使使用連接器，因安裝不良，也有可能給軸加上比允許負荷還大的負荷，或造成撥芯現象，要特別注意。

軸承壽命與使用條件有關，受軸承荷重的影響特別大。如軸承負荷比規定荷重小，可大大延長軸承壽命。不要將編碼器進行拆解，這樣做將有損防油和防滴性能。防滴型產品不宜長期浸在水、表面有水、油時應擦拭干凈。

一.振動

加在編碼器上的振動，往往會(huì )成為誤脈沖發生的原因。因此，應對設置場所、安裝場所加以注意。每轉發生的脈沖數越多，旋轉槽圓盤的槽孔間隔越窄，越易受到振動的影響。在低速旋轉或停止時，加在軸或本體上的振動使旋轉槽圓盤抖動，可能會(huì )發生誤脈沖。

二.配線連接

1.若配線錯誤，則有時會(huì )損壞內部回路，所以配線時應充分注意電源的極性等。

2.為了避免感應噪聲等，要盡量用最短距離配線。向集成電路輸入時，特別需要注意。

3.配線應在電源OFF狀態下進行，電源接通時，若輸出線接觸電源，則有時會(huì )損壞輸出回路。

4.若和高壓線、動力線并行配線，則有時會(huì )受到感應造成誤動作成損壞，所以要分離開另行配線。

5.電線延長時，因導體電阻及線間電容的影響，波形的上升、下降時間加長，容易產生信號間的干擾，因此應用電阻小、線間電容低的電線。

6.延長電線時，應在10m以下。并且由于電線的分布容量，波形的上升、下降時間會(huì )較長，有問題時，采用施密特回路等對波形進行整形。
